fcv-5系列
新型流量控制阀fcv-5的改善点
改善fcv3系列的疑难杂症，能够对应各种液体。最大的改善点分为以下三点。
①液体通路内的吐出量调节用的弹簧粘连液体。
→液体通路内改成无螺丝构造。
减少压力调整弹簧因材料缠绕而导致的操作不良。
②因为液剂室宽敞，所以流速会慢。
③隔膜下死点前的流动方向变得不稳定。 ④液体的流对方向分开后的流速会变慢。
→采用专利申请中的一笔画结构。
液剂堆积少，提高清洁性，能削减废弃的液剂。
⑤插头封住的出口因凹陷洗不干净。
⑥液体通路内部因螺丝显露造成清洁效率低下。
→采用专门设计的本体。
去掉没用的螺丝提升清洁性。

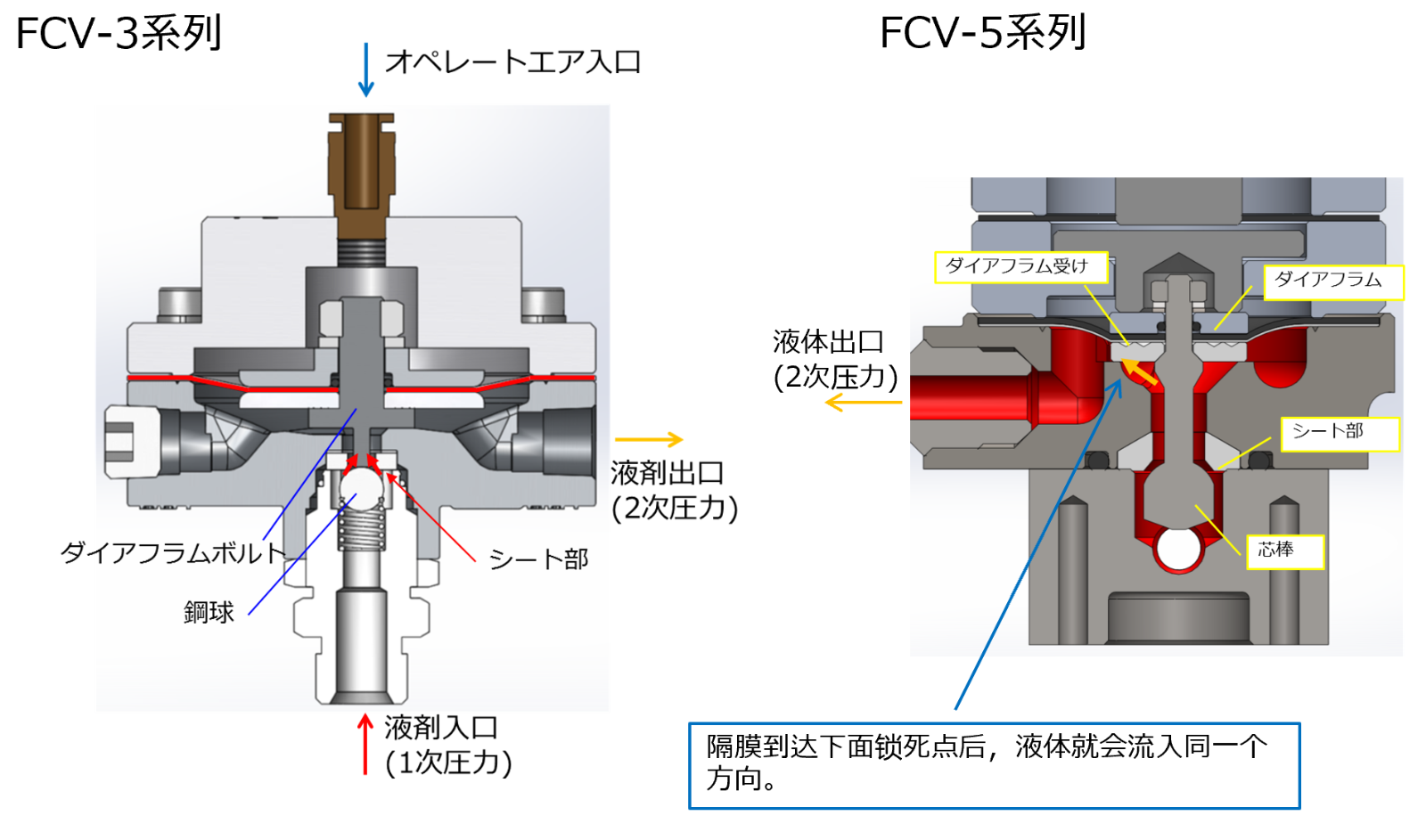

fcv-3系列和fcv-5系列的不同
去除液体通路内的障碍路
fcv-3系列液体通路内为了推送钢球所以有弹簧。
这个是“一般涂料减压阀的构造”。
fcv-5系列是无钢球和弹簧，是一个整体的设计。
.png)

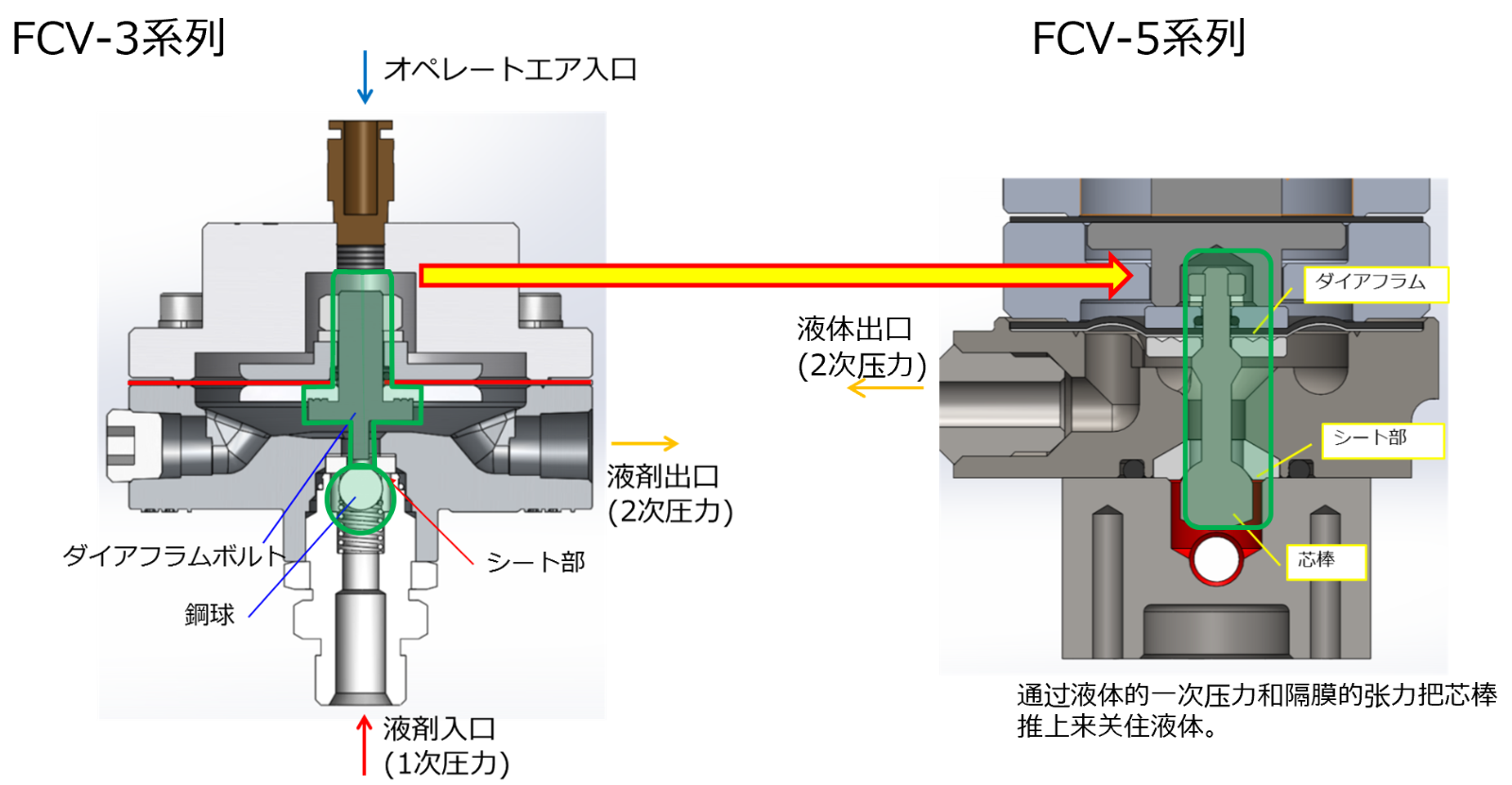

操作空气压力
.png)

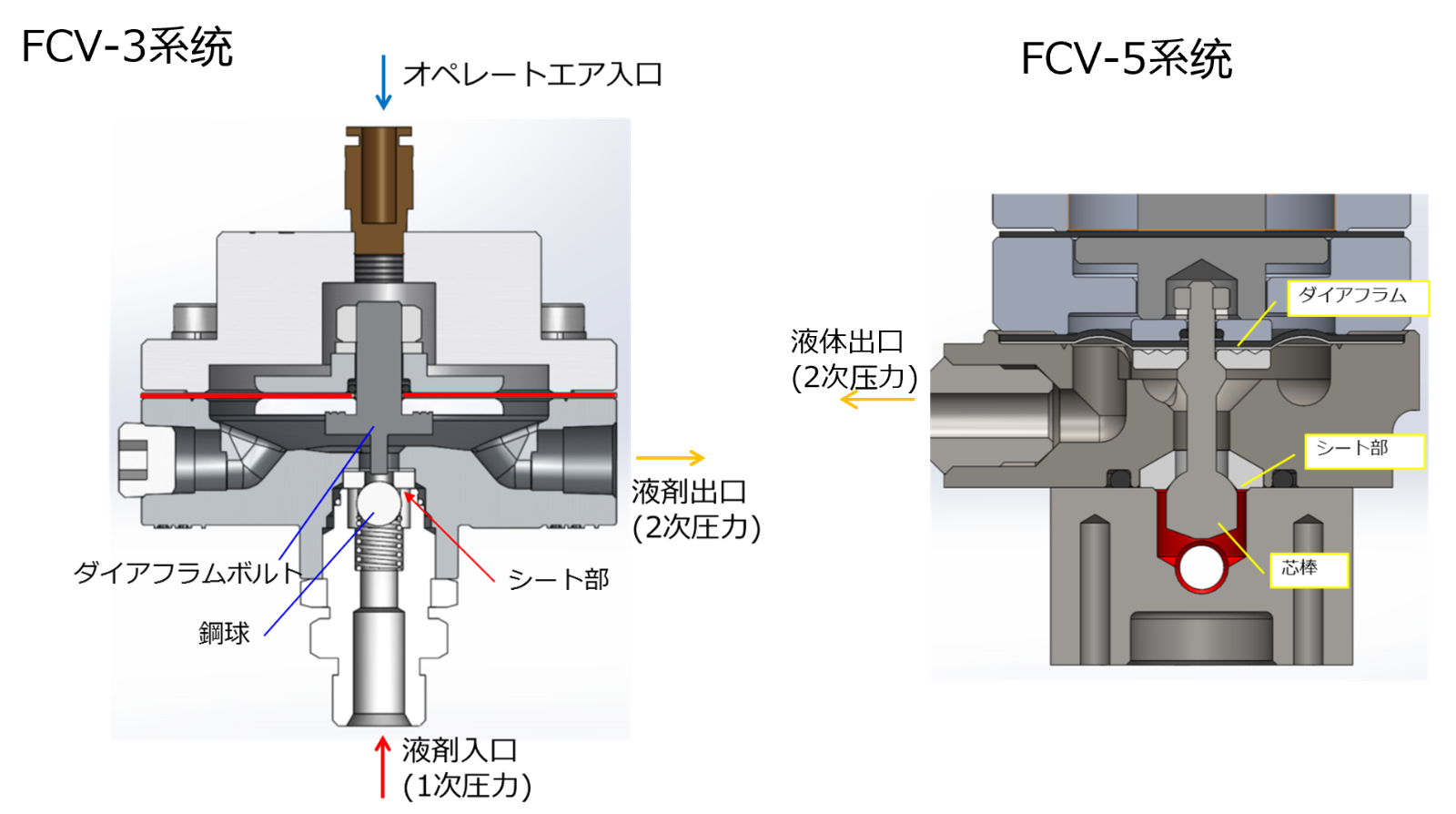

操作空气压力（高压）
.png)

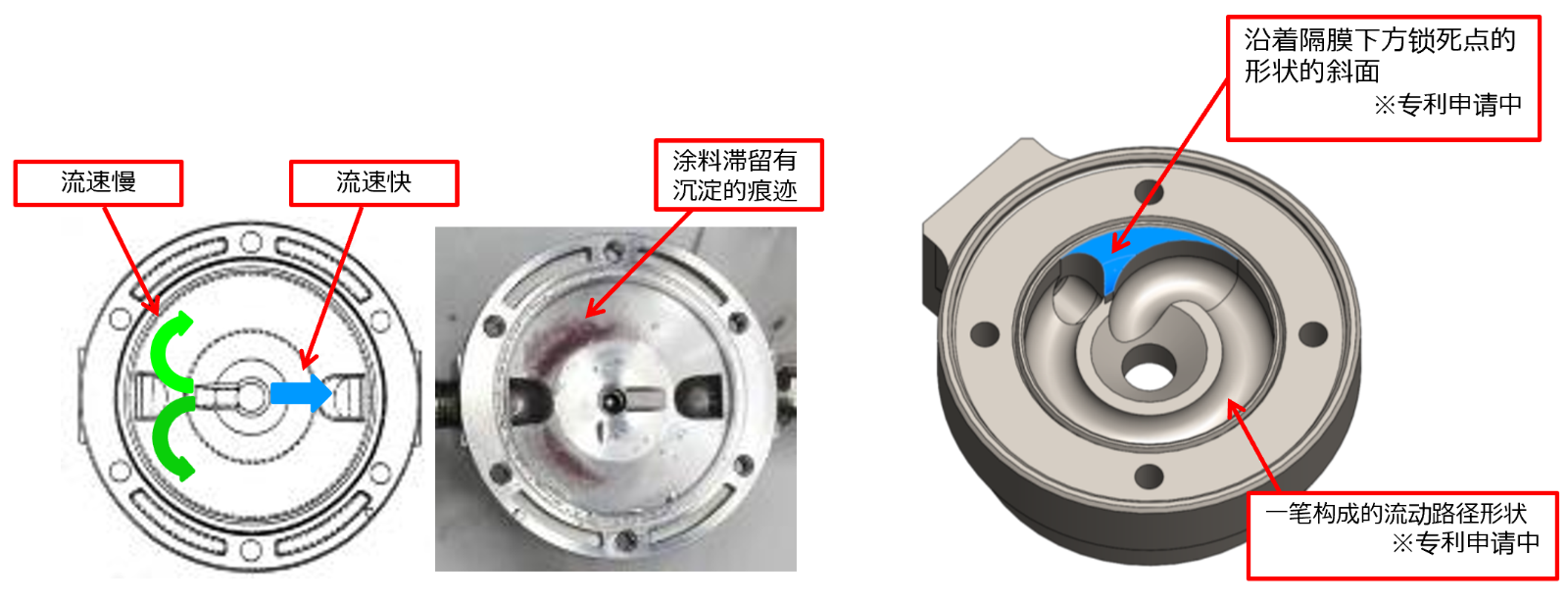

②③④改善液体室的构造
②因为液剂室宽敞，所以流速会慢。
改造成缩小减压阀本体通过缩小液体室来提高它的流速的构造。
③ 隔膜下死点前的流动方向变得不稳定。
采用了下方锁死点的隔膜形状（斜面）、流动方向一体化。
④ 液体的流对方向分开后的流速会变慢。
一笔构成提升流速的构造。
.png)

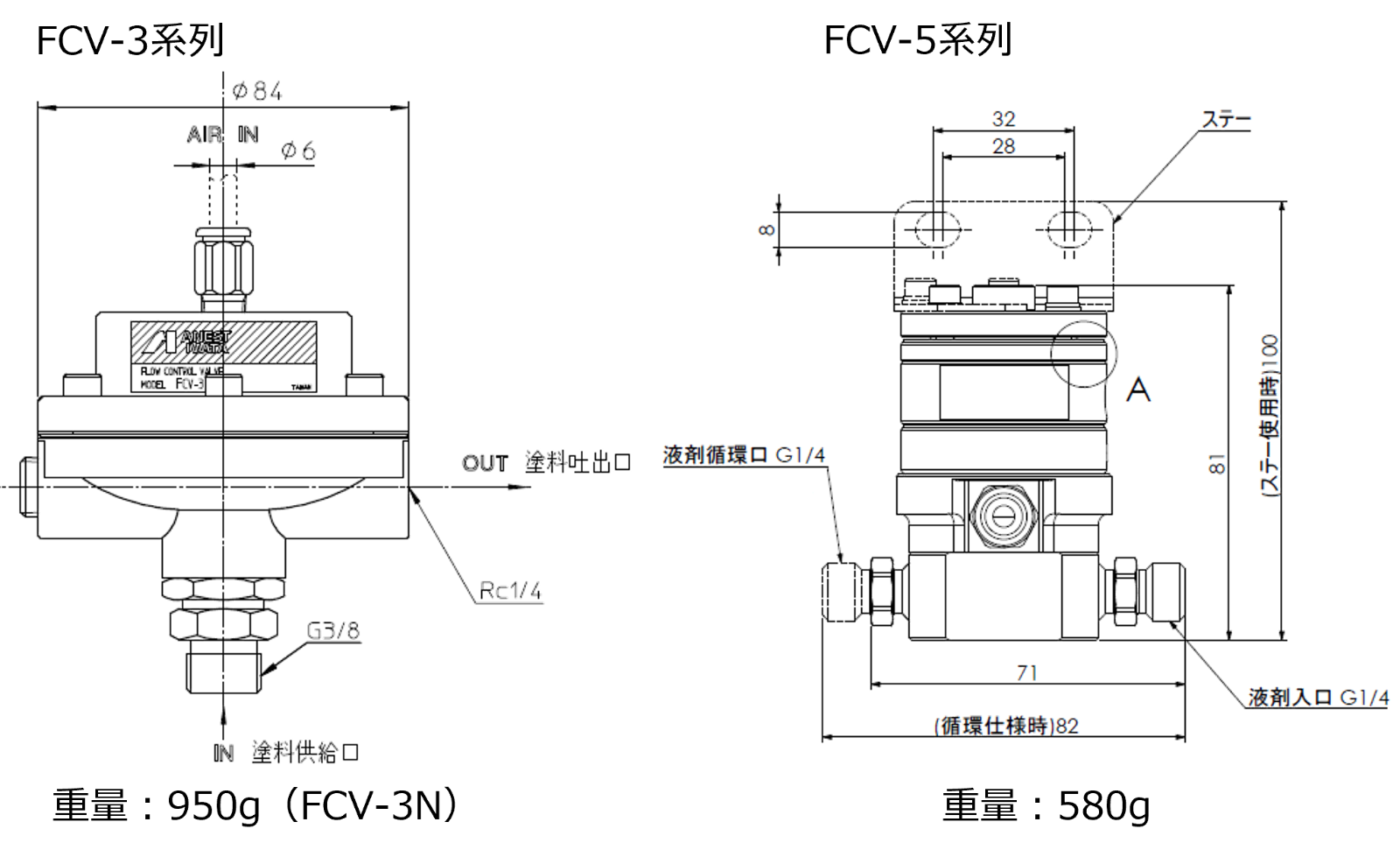

【参考】fcv-3和fcv-5大小的不同
.png)

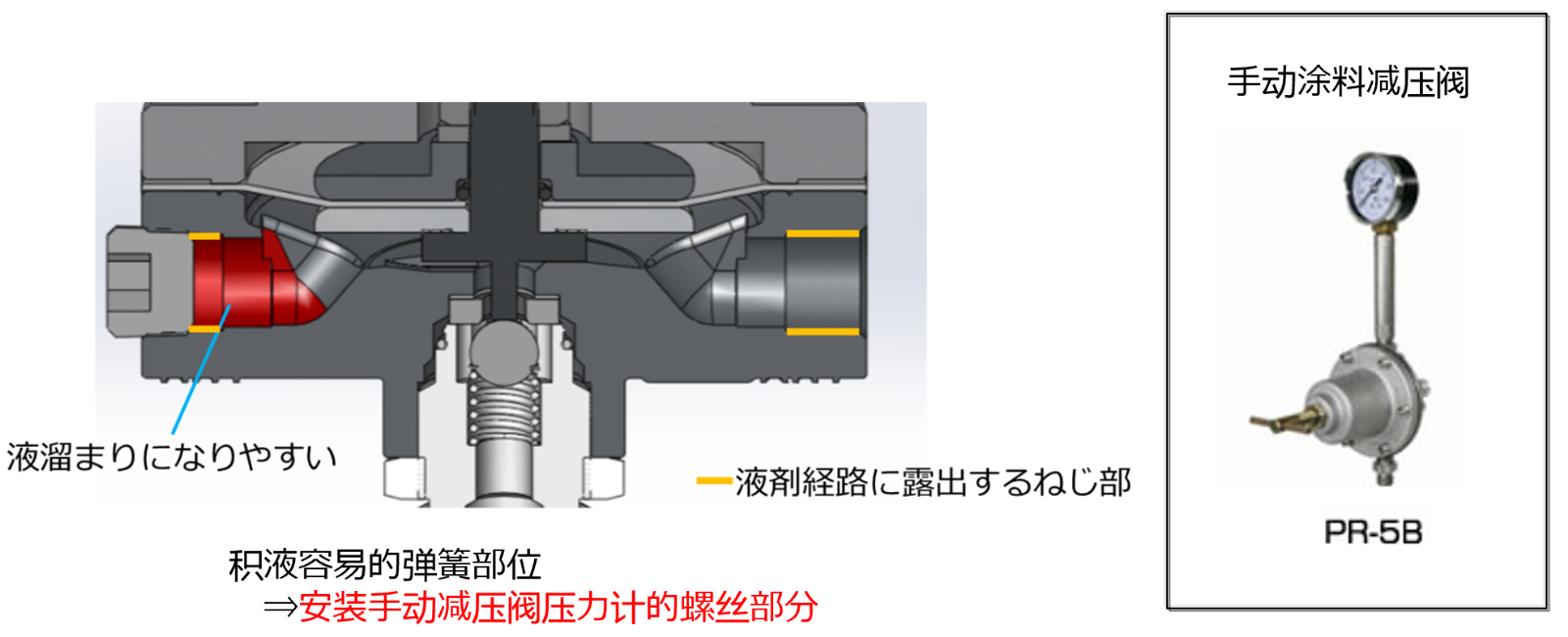

⑤⑥专用设计的本体（其他构造的改善）
⑤插头封住的出口因凹陷洗不干净。
⑥液体通路内部因螺丝显露造成清洁效率低下。
液体出口的一侧塞了插销，所以内部清洗需要拆除才可以，所以清洗困难。
因为是fcv-5专用零件，所以消除了积液和多余的螺丝。清洗效率提高
.png)
新型流量控制阀fcv-5的特点
提升清洁性能
液体室变小、一笔画形状提升流速、去除没用的螺丝部分后提升了清洁性能。

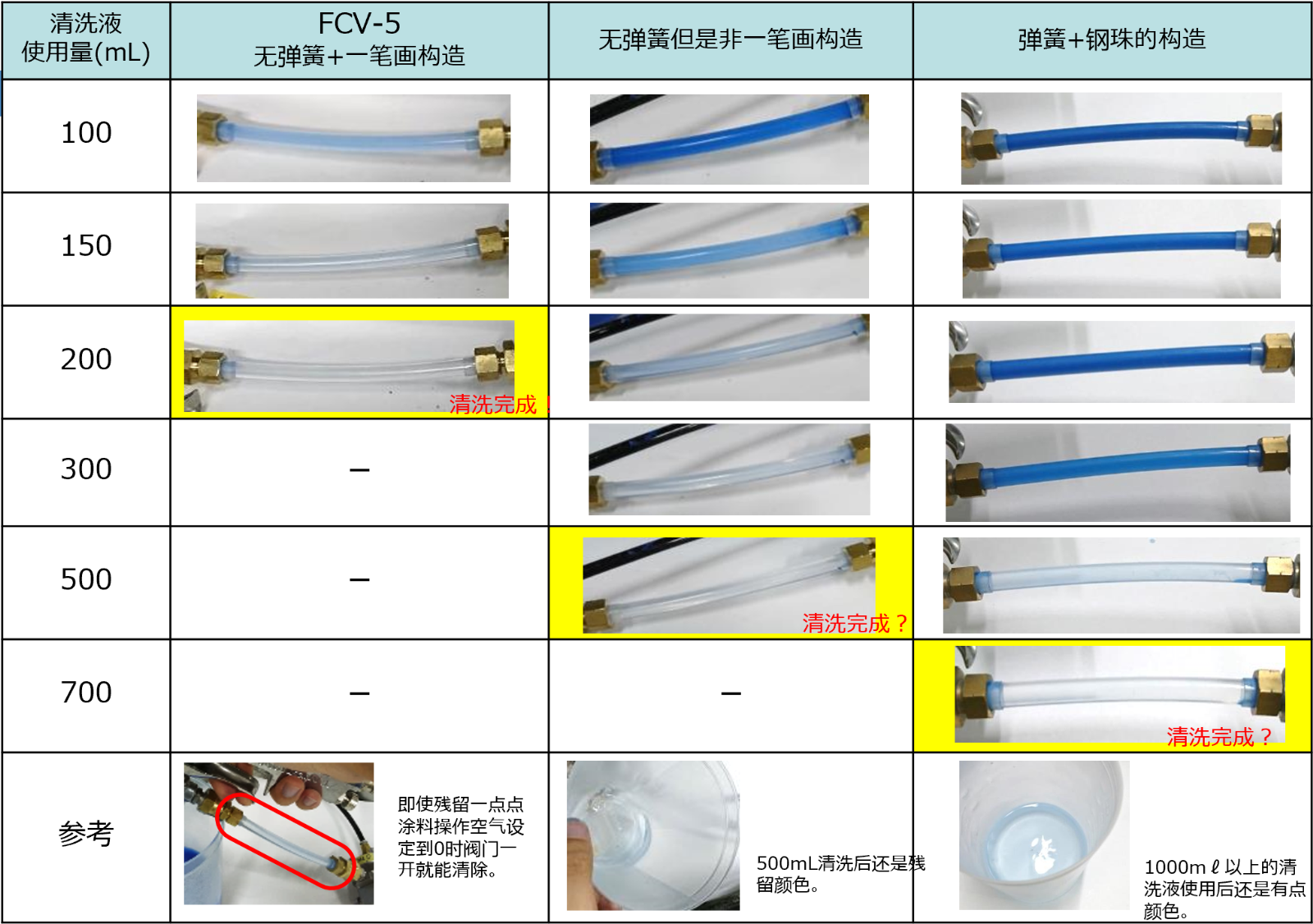

条件：本公司试验用液体（涂料）在填充一定时间后，用200ml的清洗液清洗。
.png)

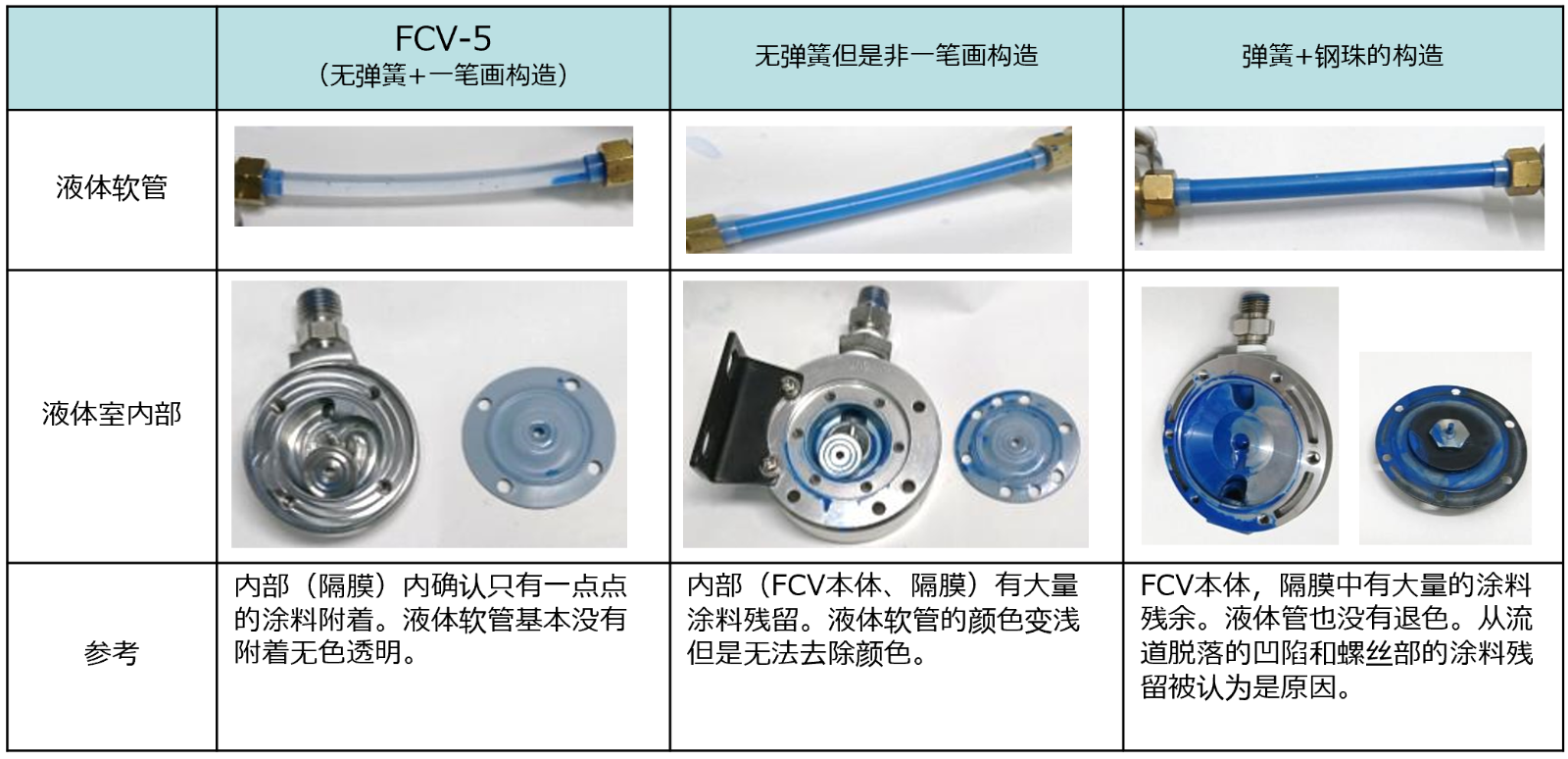

清洁性对比
.png)

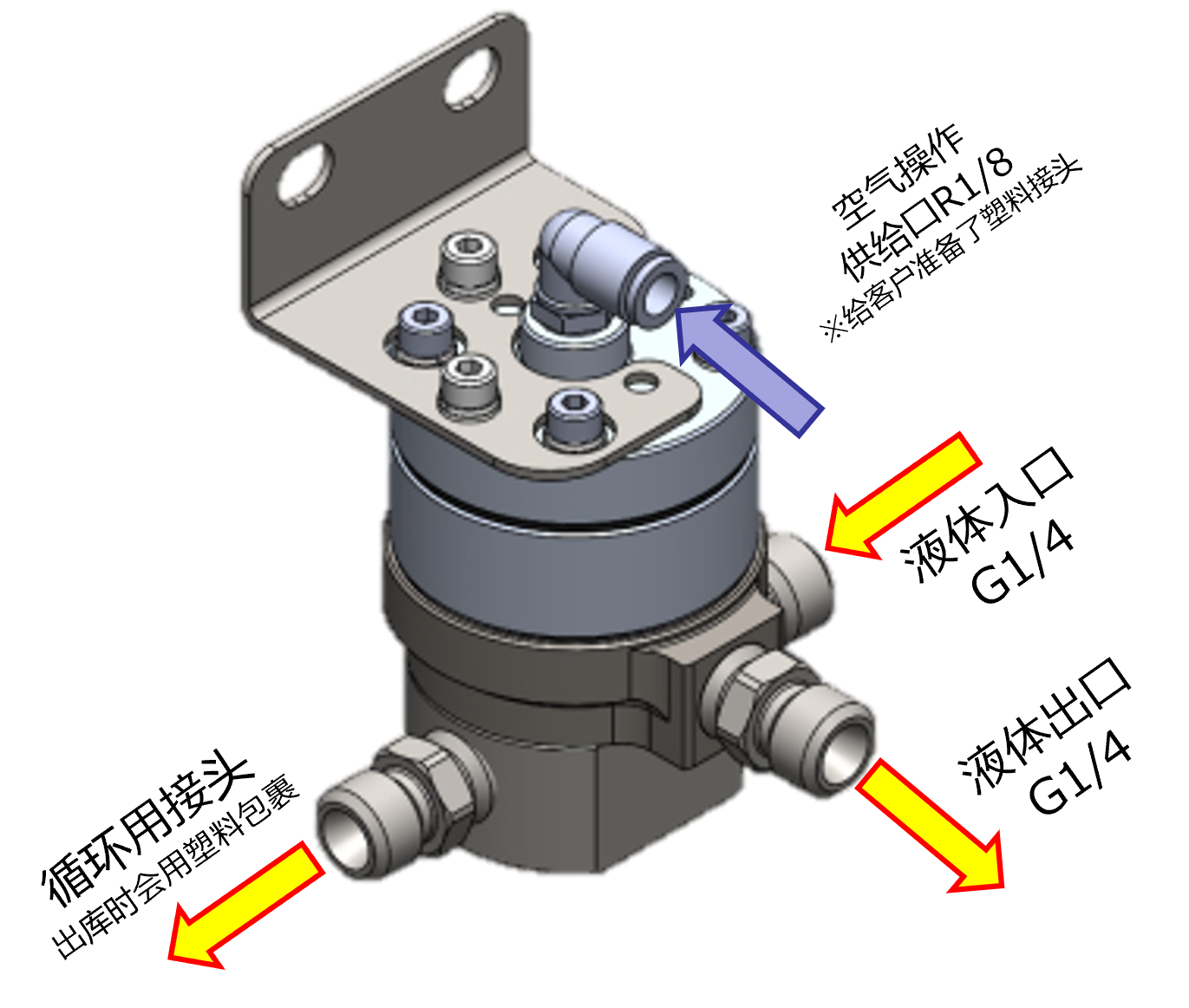

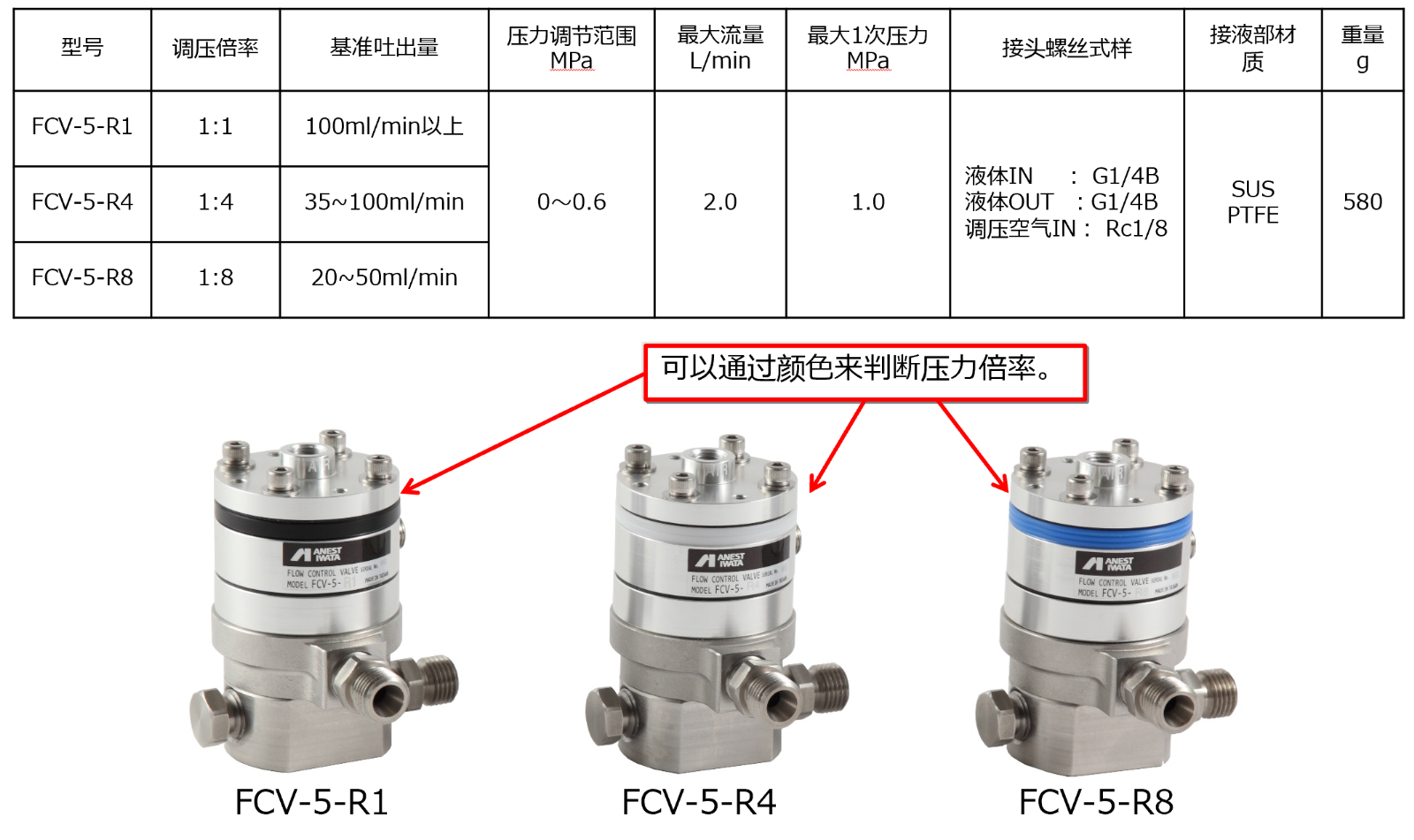

新型流量操作阀fcv-5系列
.png)

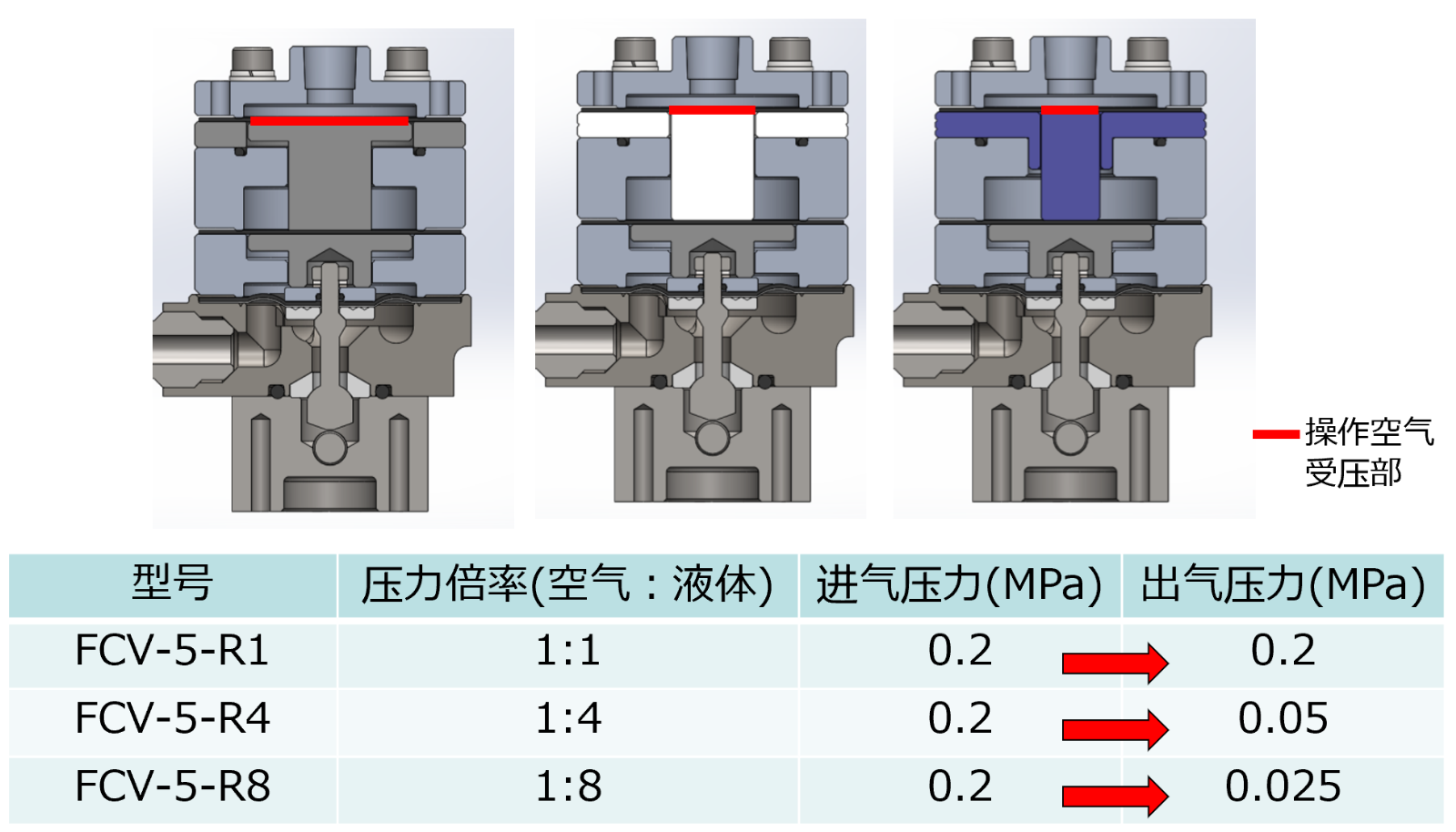

fcv-5系列的构造
fcv-5和fcv-31一样，有使运营航空的受压面积有差异的三种形式。根据需要的流量，可以进行吐出量的最佳调整。
.png)
